建筑信息化模型（BIM）的英文全稱是Building Information Model，是一個完備的信息模型，能夠?qū)⒐こ添?xiàng)目在全生命周期中各個不同階段的工程信息、過程和資源集成在一個模型中，方便的被工程各參與方使用。隨著建筑信息化的高度發展,建筑信息模型(BIM)也在建設項目各方得到了廣泛的推廣與應用。

全生命周期應用魚刺圖

下面我們來談?wù)?/span>BIM技術在實際項目中的應用：

在各種項目中BIM技術可參與并應用于各個階段，其中BIM技術在機電安裝工程中應用的越來越頻繁。為解決企業在施工管控中的各項難題，發揮著巨大的價值。主要有以下這六點：

1、設計文件審核

根據設計院提供的CAD圖紙進行各專業的三維建模，檢驗設計的可施工性。在施工前檢查各專業圖紙中錯、漏、碰、缺等各種設計問題幫助圖紙審核。

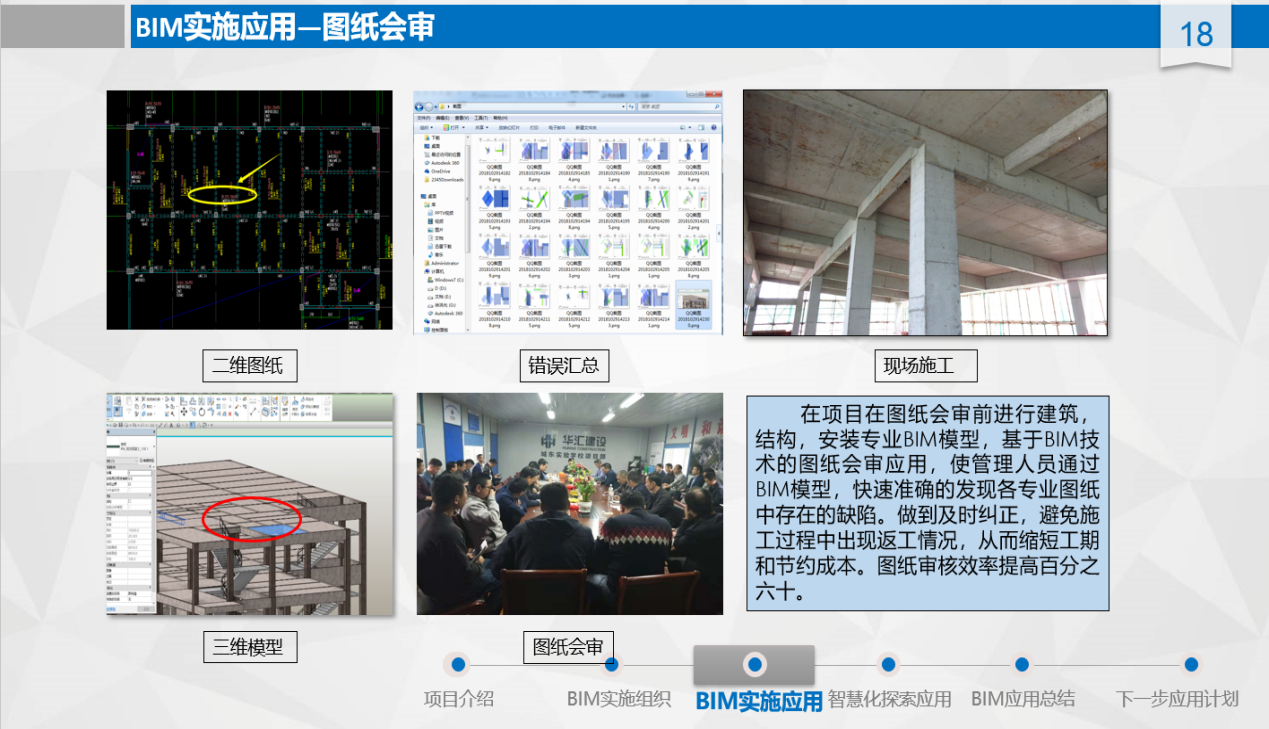

圖紙會審

針對各專業項目出現的設計問題。如管道與結構沖突，機電管線穿剪力墻、樓板是否留洞，留洞位置、尺寸是否滿足要求等情況。使用BIM技術進行協調綜合，減少變更方案。

問題報告

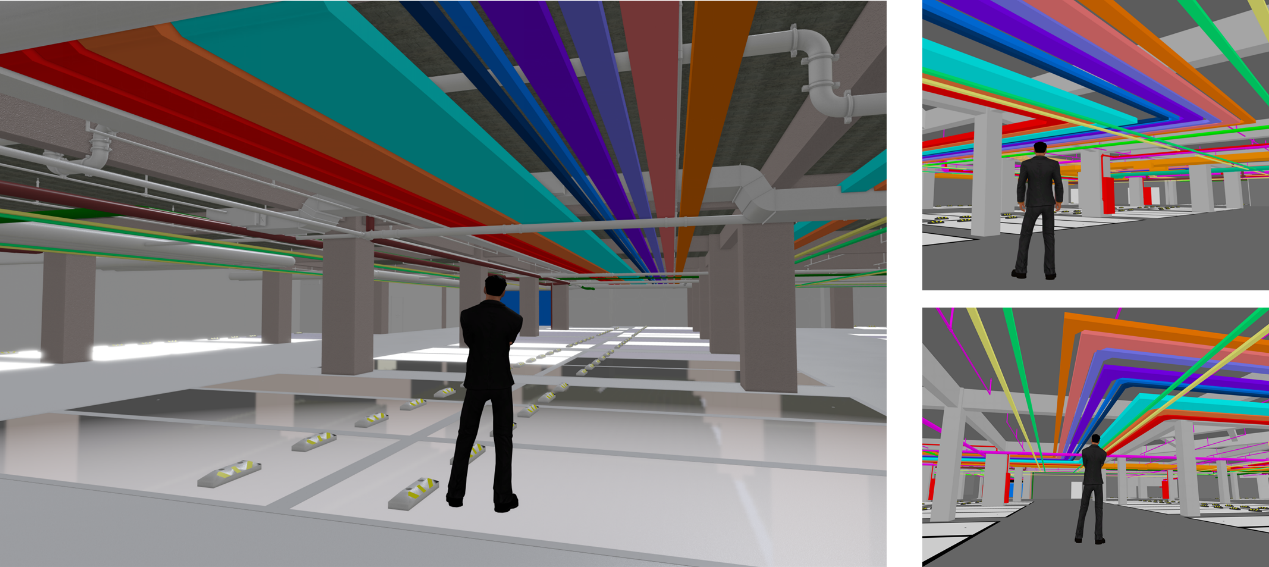

虛擬漫游

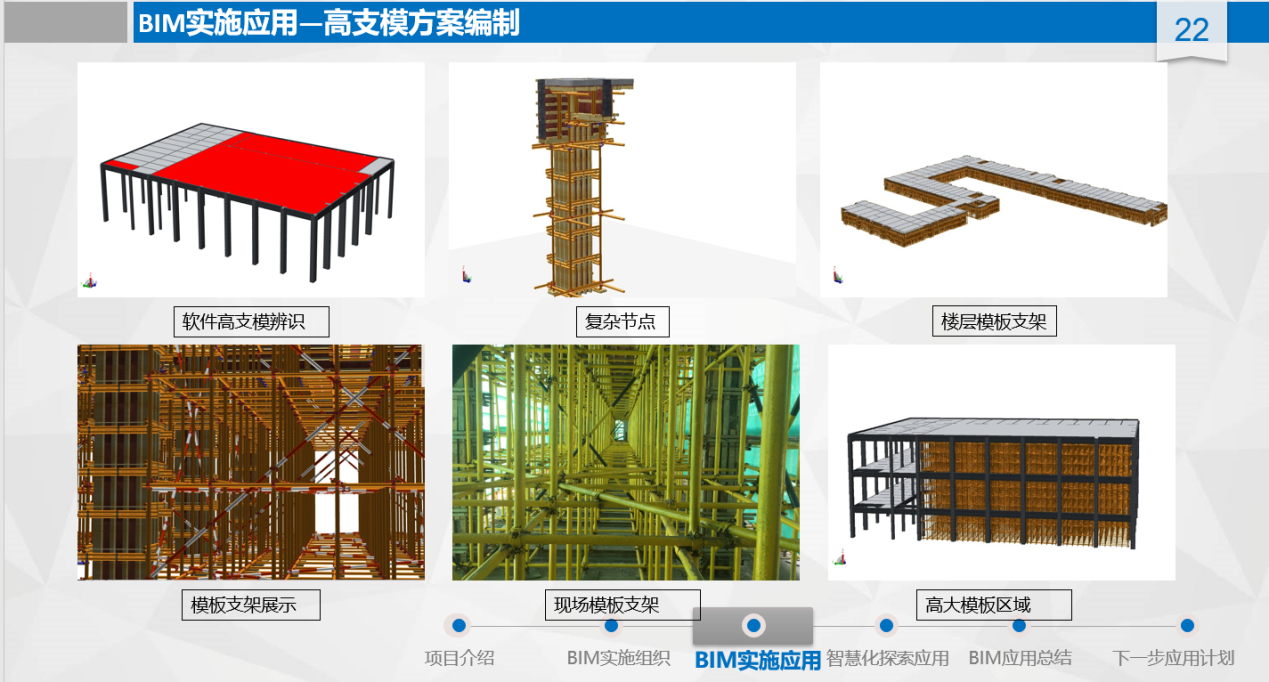

2、優化專項施工方案

通過BIM技術指導編制專項施工方案，提供一種基于BIM的施工方案模擬及優化。直觀的對復雜的施工工序進行詳細的分析，對專項方案的施工工序進行合理排布。

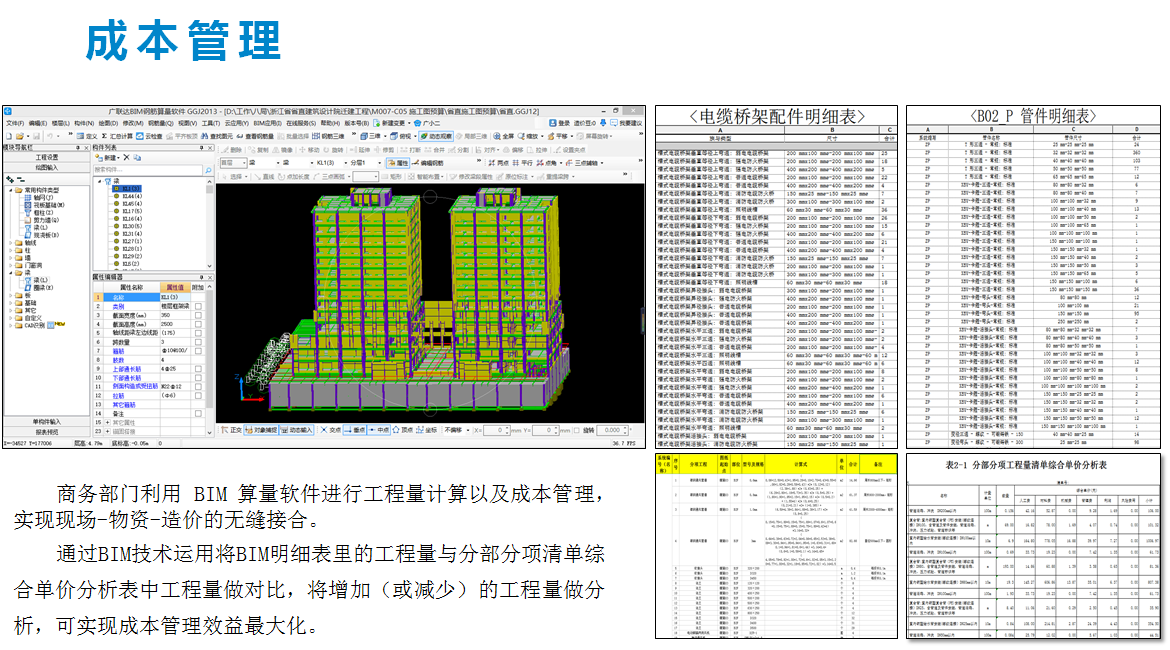

         3、工程量的統計

每一個BIM模型中蘊含著大量的工程信息，可以從中直接快速地提取詳細的工程量信息，并根據不同的進度將這些數據形成報告?？焖俚膶?shí)現可視化、識別和評估，用于施工可行性檢查、優化分包商供

應商的報價。

4、機電管線深化設計

利用BIM技術的三維可視化功能，設計人員能夠以超越實際現場查看的方式，在三維模型中任意視角查看并嘗試各種方案，以準確地尋找到最佳的高程控制、最合理的動線安排，并最終整合成一個最優化的綜合方案。

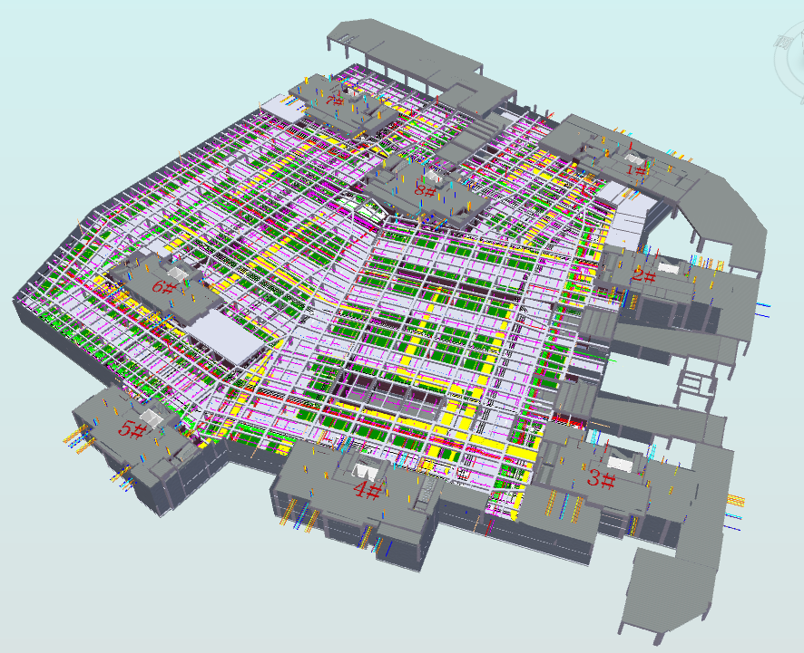

深化BIM模型

這不僅能及時排除項目施工環節中可能遇到的碰撞和沖突，提前預見避免在施工時浪費過多的時間，從而加快工程進度，如此也可減少關鍵部位返工造成的材料損耗，節約成本。

5、二次深化出圖

通過對各專業BIM模型進行優化，對其進行碰撞檢查、協調、修訂、管綜等最終在此BIM模型上導出各專業的詳細施工圖紙以滿足施工及工程管理的需求。

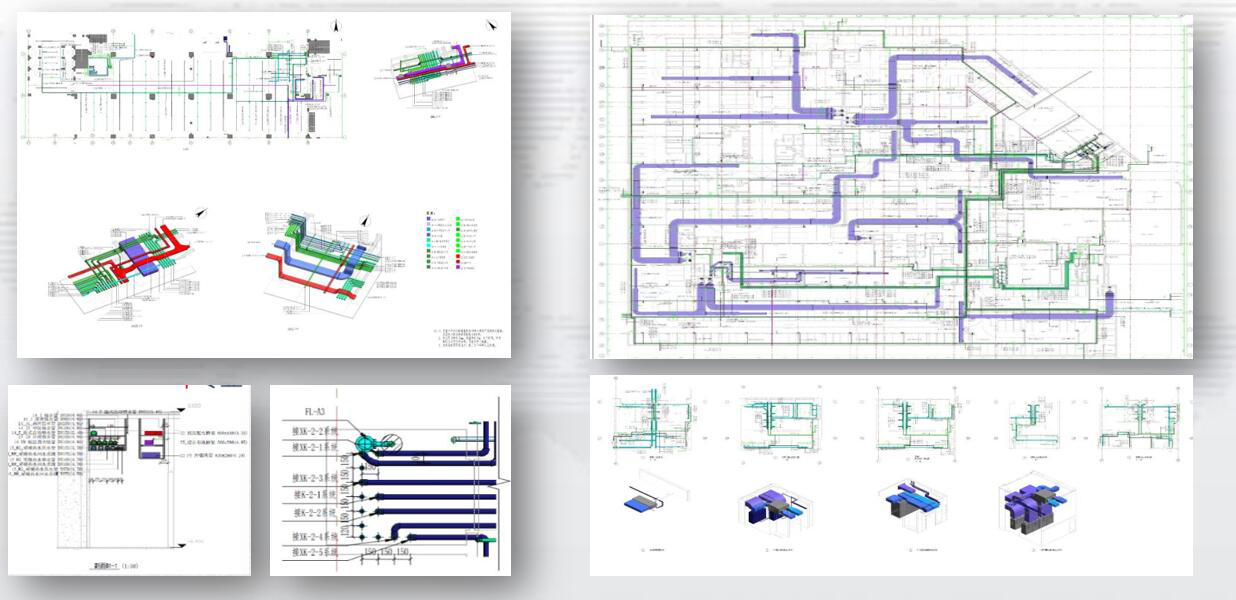

深化出圖

6、現場質量安全管理

利用BIM模型輸出機電綜合管線圖、剖面圖、單專業圖、三維軸測圖、圖片、動畫，講解給施工班組，使班組明確掌握?qǐng)D紙?jiān)O(shè)計意圖和管線安裝層次規則，以BIM模型和3D施工圖代替?zhèn)鹘y(tǒng)二維圖紙指導現

場施工，可以避免現場人員由于圖紙誤讀引起施工出錯。

BIM系統圖

總結

現在，雖然BIM技術在建筑業的應用一日千里，但是對于BIM技術的發展空間和發展?jié)摿碇v，BIM技術的應用還處在初級階段;隨著人們對建筑物功能要求的不斷提高，機電系統將會越來越復雜，對機電安裝單位的深化設計水平和管理能力提出了更高的要求，BIM技術的應用無疑將會有更廣闊的發展前景。
