一、前言：

你還在為消防車設計需要建的多個模型而苦惱嗎，現有軟件（以YJK1.9.3版為例）能將消防車荷載準確布置的方式，計算結果還更接近實際，且看如何實現。

二、消防車荷載模型布置

我司以某項目地下室車庫為例，針對模型不同布置方式進行分析。柱網為8mx8m，采用十字次梁布置，其上覆土取1.0m。柱截面為600x600，板厚150mm，附加恒載20kN/m²。消防車等效活荷載取為22kN/m²。

1. 模型布置：

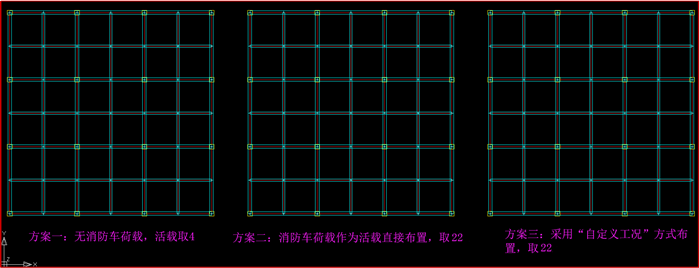

為便于比較分析，在同一模型中分別建立3個3x3跨塔樓，詳細布置如下：

方案一：無消防車荷載，活荷載取4kN/m²

方案二：消防車荷載按照活載布置，取22kN/m²

方案三：消防車荷載僅采用“自定義工況”布置，取22kN/m²

首先，方案二中消防車荷載作為活載布置，而方案三僅在“自定義工況”下指定消防車荷載。

（另附上軟件PKPM中消防車荷載布置按鈕）

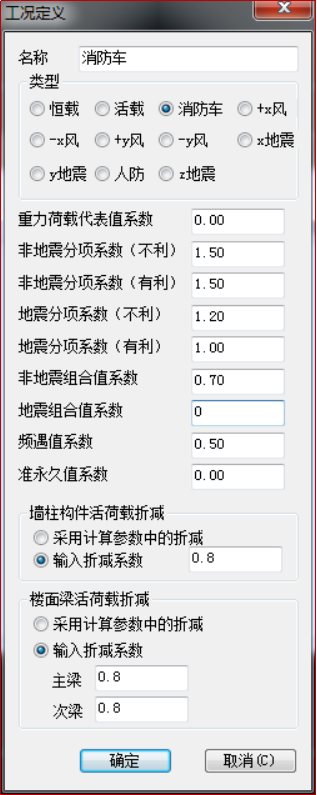

相關參數設置：

A. 重力荷載代表值系數：短期荷載不參與抗震計算，取為0；

B. 非地震分項系數：按《建筑結構可靠度設計統一標準GB50068-2018》取1.5；

C. 地震組合值系數：該系數對構件的計算結果影響較大，需特別注意！數值在規范中無明確規定，有觀點認為應按照抗規5.1.3條取0.5。我司則認為同時發生地震和火災的概率實在較低，宜取為0。朱炳寅在《建筑抗震設計規范應用與分析GB50010-2010》一書中亦認為，結構設計中一般可不考慮消防車荷載效應與地震作用效應的組合。

D. 墻柱構件活荷載折減：雖然規范無明確規定，但是荷載規范5.1.3條條文說明指出，應容許作較大的折減。理論上來說，荷載折減宜大于梁。此處為便于方案二三比較，暫取0.8；

E. 樓面梁活荷載折減：按照荷載規范5.1.2條取0.8；

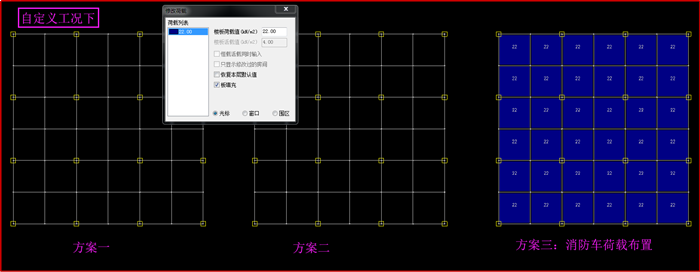

參數設置完成后點擊樓板，僅對方案三進行布置。

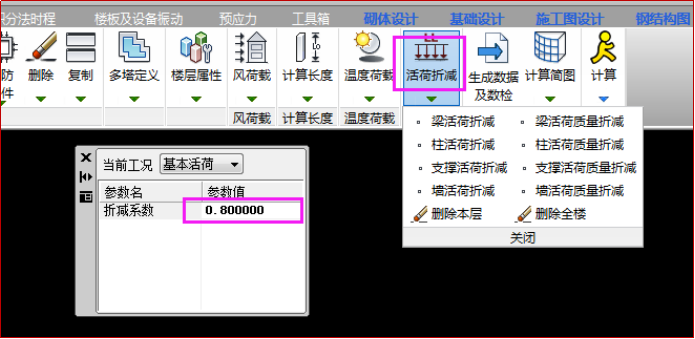

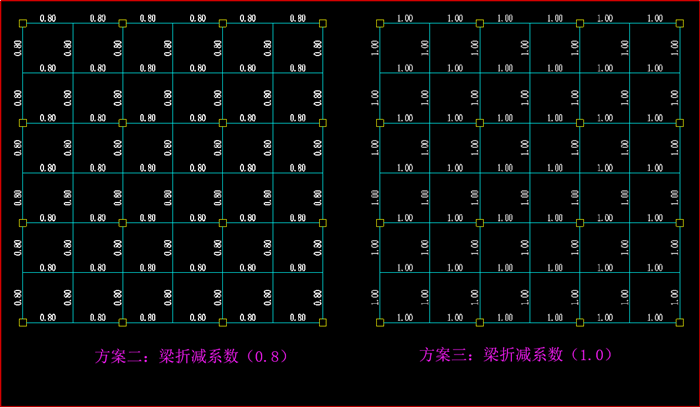

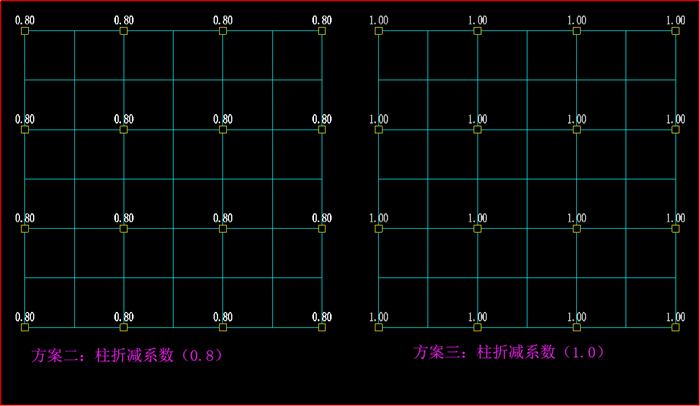

由于在自定義工況中已設置折減系數，故在計算參數中不重復考慮活荷載折減，僅在“活載折減”選項中對方案二單獨指定。

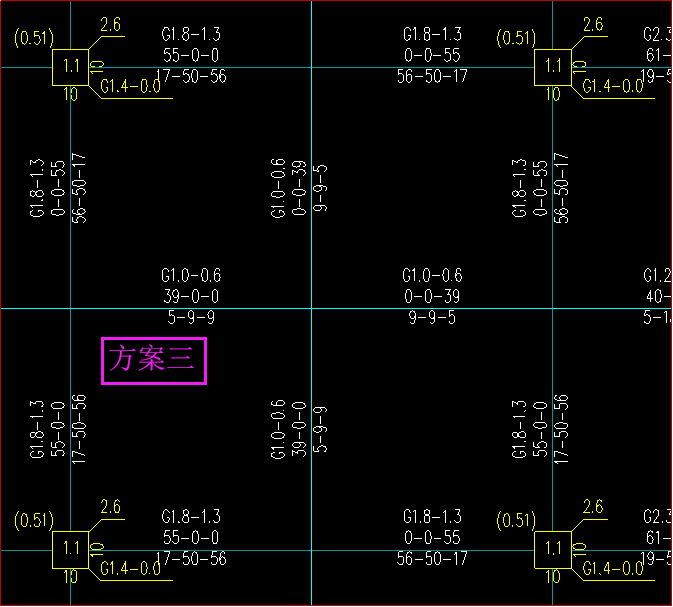

2. 梁柱計算結果比較：

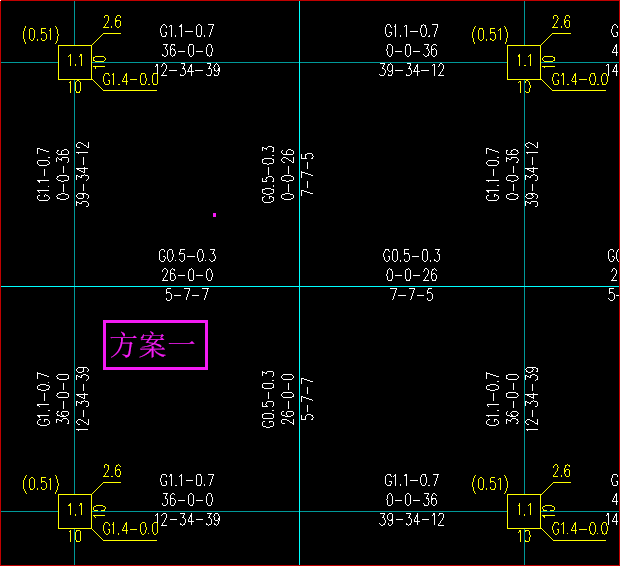

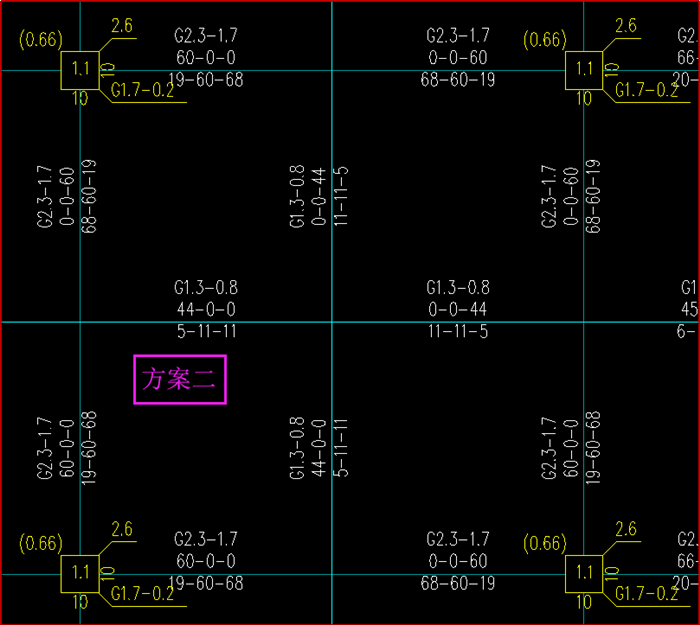

查看計算結果，方案一未設置消防車荷載，梁計算結果遠小于方案二三。而方案三比方案二略小，查看構件信息可知，方案二起控制作用的荷載工況為1.3恒載+1.5活載，方案三起控制作用工況為1.3恒載+1.05消防車荷載，由于方案二按活載直接布置，結果稍大；柱計算結果中方案三與方案一相同，起控制作用的荷載工況為1.3恒載+1.5活載。

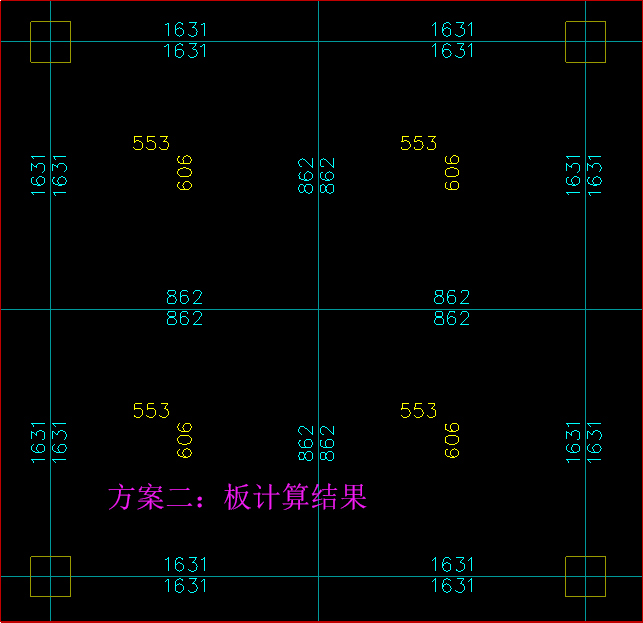

3. 樓板計算結果比較：

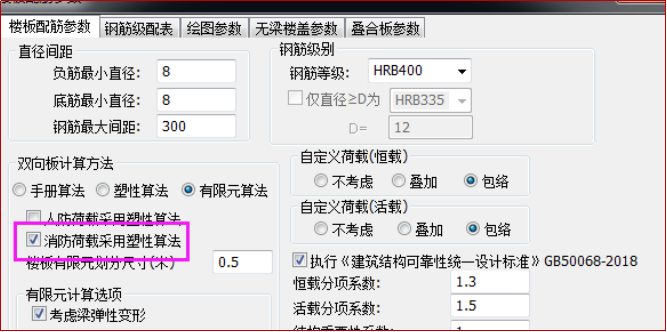

板施工圖計算時，需勾選“消防車荷載采用塑性算法”，模型默認采用“消防車荷載”的指定。

由上可知，采用塑性計算方法配筋結果更合理。

4. 基礎計算結果比較：

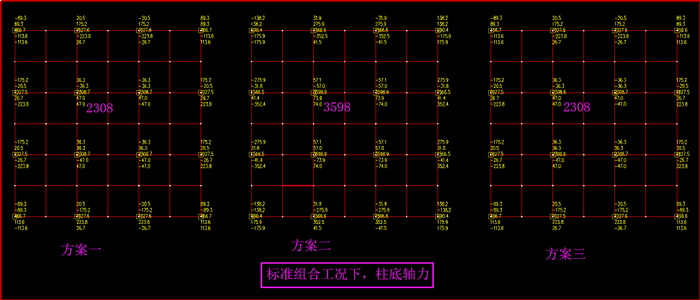

基礎計算時，取標準組合工況下的柱底軸力。方案二中，程序未識別作為活載輸入的消防車荷載，輸出軸力較大。而方案一和三則完全相等，默認不考慮消防車荷載，與規范要求一致。

三、結束語

通過以上對比分析，從經濟合理的角度，我司建議消防車荷載按照“自定義工況”的形式進行布置，對于構件（包括板、梁柱、基礎）的計算結果也更真實。
